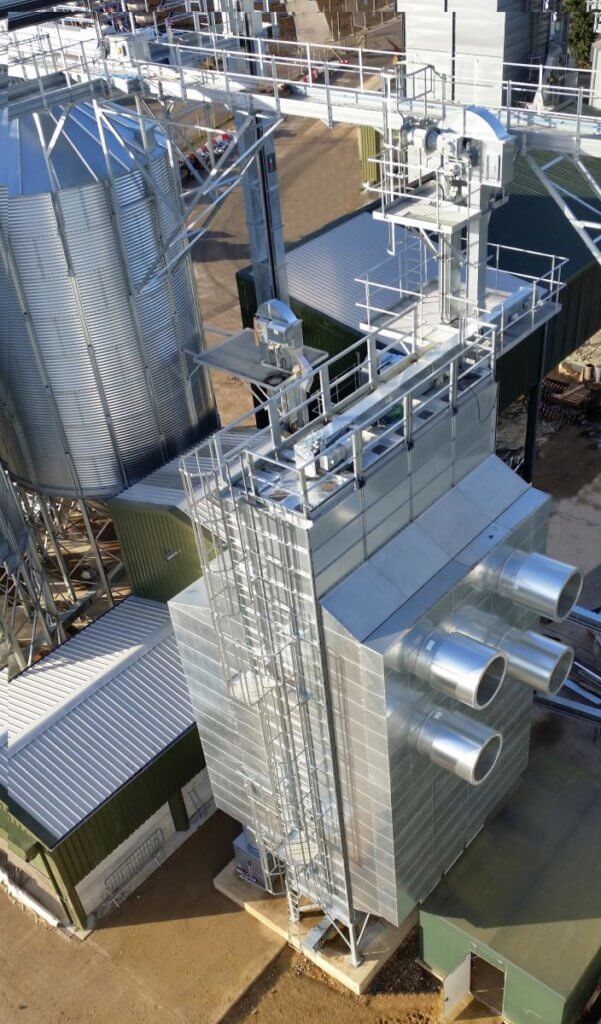

Зерносушилки “Perry” шахтного типа

Международная группа компаний «ПромИнвестСервиc» является официальный представителем компании Perry Engineering Services Ltd (Великобритания) на территории Украины, Казахстана и других стран СНГ.

Экспорт шахтных зерносушилок Perry осуществляется во все страны мира. Данные зерносушилки применяются для сушки всевозможных сельскохозяйственных культур. Первую зерносушилку компания Perry произвела в 1954 году. Разработка и производство всех моделей зерносушилок ведется в Англии. Компании Perry предлагает диапазон производительности сушилок от 5 до 500 тонн в час, однако всегда возможно внести изменения согласно требования клиента. Зерносушилки “Perry” шахтного типа – это зерносушилки, которые работают на разных видах топлива, таких как дизель, газ, пар, биомасса и др.

 Почему зерносушилки Perry:

  • Все составляющие деталей сушилки отработаны методом глубокого горячего оцинкования предварительно оцинкованной стали, а также при производстве используются детали с блестящим оцинкованием.
  • Особая конструкция секций дает возможность сушить равномерно любое сырье.
  • Экономичный расход топлива.
  • Высокая производительность пневматического механизма выгрузки.
  • Усиленная конструкция всех деталей сушилок.
  • Камеры горячего воздуха теплоизолированные.
  • В стандартный комплект поставки входят также люки экстренной выгрузки.
  • Производительность осевых вентиляторов регулируется с помощью инверторов.
  • Система управления сушилкой была разработана компанией Perry на основе ПЛК с touchscreen.
  • Дистанционный контроль, управление и диагностика осуществляется посредством сети Интернет.
  • Производитель предоставляет полную техподдержку оборудования.
  • Шахта сушилки может быть, как одинарной так и двойной (ширина от 2 до 8 метров)
  • Собственный сушильный комплекс, которым владеет производитель, позволяет проводить всевозможные испытания и тестировать инновации в области сушки зерна.



Конструкция зерновой шахты

Конструкция зерновой шахты включает в себя секции с входящими и выходящими воздушными каналами. По этим каналам, в зоне сушки проходит горячий воздух, а в зоне охлаждения – холодный. Зерно движется вертикально вниз по зерновой шахте, и по мере продвижения вниз влага из зерна отдается воздуху, который проходит по каналам.
Зерновая шахта изготавливается из оцинкованной стали, толщина которой составляет 2 мм. Поверхность зерновой шахты гладкая, без выступов, что позволяет избежать скопления остатков пыли и соломы, и, следовательно, исключить возможность образования заторов и источников возгорания. Толщина стали на угловых вертикальных стойках составляет 5 мм.

  • Благодаря конической форме секций зерносушилки, сушки продукта осуществляется равномерно.
  • Толщина стали верхних секций зерносушилки составляет 3 мм.
  • Зерновая шахта оснащена датчиками уровня, которые управляют загрузкой зерносушилки. Кроме того, шахта оснащается датчиками температуры, что позволяет контролировать температуру и влажность продукта. В зависимости от требований клиента, можно также установить поточные датчики влажности.
  • В шахте также установлены заслонки для регулировки соотношения количества секций сушки/охлаждения. Стандартно производительность сушилок указывается при 25-30% охлаждения.

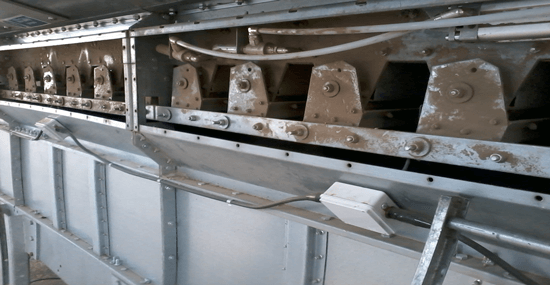

Разгрузчик

Все зерносушилки компании Perry оснащены пневматическими разгрузчиками, основной отличительной чертой которых является высокая производительность и износостойкость. Под пневматическими разгрузочными механизмами устанавливаются выгрузные бункеры.

  • Вся разгрузочная система изготовлена из оцинкованной стали.
  • Двойные поршни на механизмах выгрузки 2,3 и 4 м. По 4 поршня на механизмах выгрузки зерносушилок 5,6 и 8 м.
  • Пневматическая панель управления, которая находится на боковой стороне разгрузочного механизма.
  • Возможность регулировать время открытия и частоту разгрузчиков с панели управления зерносушилкой. Толщина стали выгрузных бункеров составляет 3 мм.
  • Бункеры оснащены смотровыми люками.
  • Каждый бункер оснащен ручной задвижкой для регулирования количества культуры на разгрузочном конвейере.
  • Комплект поставки включает компрессор.



Топливный механизм и горелки

В зависимости от пожеланий клиента, сушилки Perry могут быть оснащены механизмом как прямого, так и косвенного нагрева через теплообменник.

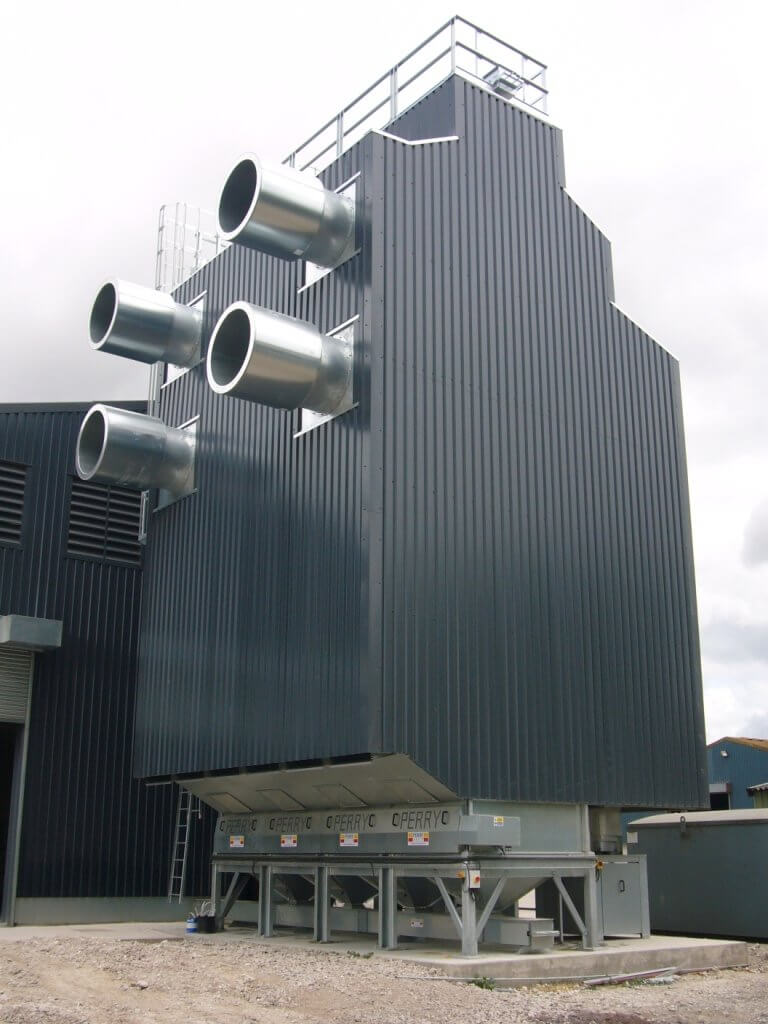

Вентиляторы и глушители

Компания Perry предлагает три варианты установки осевых вентиляторов: фронтальная, боковая, вертикальная.
Дополнительно возможно установить на вентиляторы:

  • противопылевые заслонки с пневматическим управлением;
  • защитные погодные заслонки;
  • глушители;
  • пылеулавливатели CentriKleen.

CentriKleen – эффективный и одновременно простой способ устранения проблем в выбросом пыли и мякины из Вашей зерносушилки. Можно установить на существующие осевые вентиляторы всех моделей зерносушилок.

  • Дополнительные мощности двигателя не требуются.
  • Сбор до 95% видимой пыли и мякины.
  • Дополнительные стальные опоры не требуются.
  • Отсутствие движущихся частей.
  • Полностью оцинкованная конструкция.
  • Пыль и мякина могут собираться в автоприцеп или бункер для пыли.
  • Сейчас предлагаются модели для осевых вентиляторов, диаметр которых составляет 1 м и 1,25 м.
  • Университетом Харпера Адамса была произведена полная независимая оценка производительности CentriKleen. Получить доступ к полному отчету можно по запросу.

Компания Perry предлагает ряд решения для регулировки производительности вентиляторов, что позволит сушить без потерь даже легчайшие культуры, такие как рапс, лён и т.д.:

  • Стандартный комплект поставки включает в себя инверторы, с помощью которых регулируется производительность вентиляторов, что в свою очередь позволят уменьшать или увеличивать воздушный поток.
  • Модели зерносушилки, которые оснащены несколькими вентиляторами, в панель ПЛК встроена функция отключения вентиляторов. Чтобы данная опция стала возможной, необходимо установить заслонки на вентиляторы.



Доступ и чистка зерносушилки

При разработке зерносушилок Perry ключевой задачей являлось обеспечение максимально эффективного процесса сушки, однако вне зависимости от конструкции, в процессе сушки появляется большое количество фактором, которые требует очистки оборудования (пыль, мякина и т.д.).
Доступ и очистка в зерносушилках Perry обеспечивается за счет:

  • Больших дверей в отводящей камере. С помощью этих дверей можно также провести очистку перегородок над разгрузчиком.
  • Внутри сушилки находится большое количество поперечных перекладин, которые могут использоваться как лестница, с целью очистки и осмотра зерносушилки.
  • Смотровых окон в отводящей камере, которые позволяет контролировать количество пыли и мякины.



Система возврата легкого зерна и мякины (LGCRS)

Данная система оснащена пневматическим приводом, и устанавливается в основании отводящей камеры.Эта система была разработана для уменьшения скоплений пыли и другого сора в камере. Принцип действия данной системы заключается в периодической выгрузке любого продукта, который мог быть затянут из зерновой шахты, и возврата этого продукта к основной массе зерна.При использовании данной системы больше нет необходимости в удалении из осадочной камеры легких зерен и мякины.

  • Данная система поставляется как дополнительная опция. На уже установленных сушилках эту систему можно установить на заслоночных механизмах выгрузки.
  • Только пневматический привод, который подключается к компрессору зерносушилки.
  • Управляется с помощью ПЛС, следовательно, частота сбрасываний регулируется.
  • Наиболее эффективна при сушке рапса или легких семян.
  • Мякина и легкие семена разгружаются прямо в выгрузные бункеры.
  • Пневматическая заслонка, благодаря которой оптимизируется воздушный поток в зерносушилке, если заслонка находится в закрытом положении.



Зерносушилки с двойной шахтой

Преимущество зерносушилок с двойной шахтой заключается в большой производительности, а также в возможности использовать только одну шахту, в случае если количества зерна небольшое. Также, можно использовать одну шахту для одной культуры, а вторую шахту для другой культуры, что позволяет значительно экономить время на разгрузке и повторной загрузке сушилки для перехода на другую культуру.

Панель управления сушилкой

Компания Perry разработала собственную систему управления сушилкой:

  • 12’’ сенсорный экран;
  • программное обеспечение, разработанное компанией;
  • простой русскоязычный интерфейс;
  • более 70 сигналов оповещения и сообщений;
  • автоматическая настройка для разных культур, а также для культур с разным содержанием влаги;
  • возможность добавить в панель управления другим оборудованием на элеваторе (нории, транспортеры, сепараторы и т.д).

Особенности панели управления
1) Автоматическая настройка культуры
Данная опция позволяет задать тип культуры, количество влаги на входе и на выходе, после чего, основываясь на заданных данных, программа выставит все температуры и начальную скорость.
2) Диагностика
Запись журнала сигнализаций, в совокупности с отображением текущего состояния на панели позволяют ускорить диагностику неисправностей.

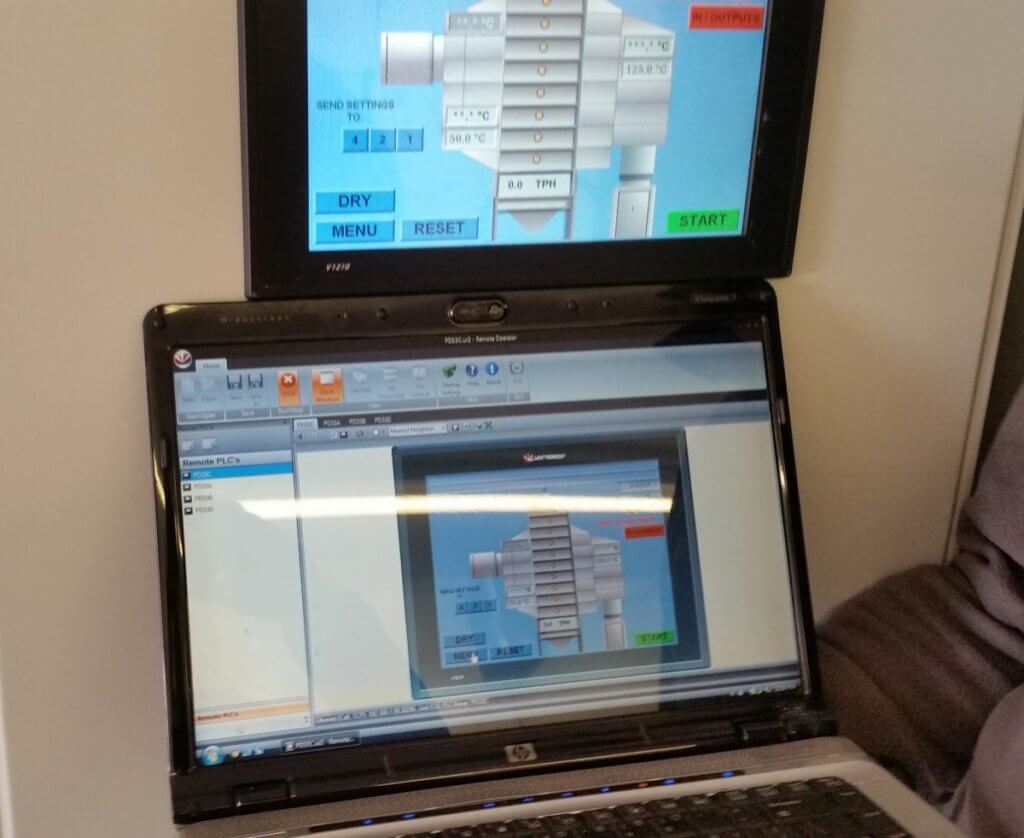

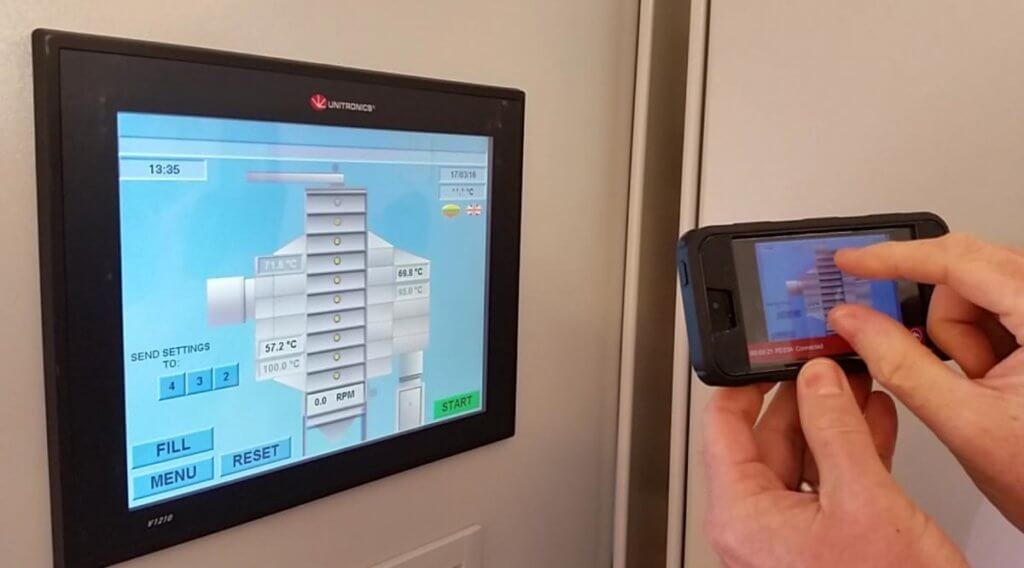

Управления зерносушилкой можно осуществлять непосредственно с компьютера или с помощью приложения, которое можно получить (бесплатно) через Play Google или iTunes.

  • Возможность отправлять отчеты о состоянии по электронной почте на заданные адреса эл. почты или в текстовом формате на заданные номера.
  • Возможность управлять или наблюдать за состоянием зерносушилки с помощью любого компьютера, который имеет выход в сеть Интернет, удаленно.
  • Возможность удаленного подключения для инженеров компании Perry для диагностики неисправностей.
  • Возможность экспорта всех заданных рабочих условий и содержания влаги в Excel, и автоматического создания отчетов на основе этих данных.
  • Учет расхода топлива.
